Navigační konzole ENC3-PRO
VOJENSKÁ NAVIGACE DOSTUPNÁ PRO VŠECHNY POTÁPĚČE
ENC3-PRO pochází z ENC3-MIL, navigačního systému dostupného od roku 2019 pro vojenské a speciální potápěče.
Jelikož se ukázala jako mimořádně užitečná i pro běžné potápění, Seacraft připravil tuto verzi jako určenou pro civilní a vědecké uživatele.
V závislosti na potřebách lze ENC 3-PRO stejně jako ostatní navigace Seacraft použít jak sestavené na skútru, tak bez skútru nebo s nástrojem "surveyor".
GPS POZICE POD VODOU
Pod vodou není možný příjem signálu GPS – vše je totiž absorbováno vodou. Díky tomu je podvodní navigace mnohem komplikovanější než typická automobilová navigace a vyžaduje zařízení, jako je běžná ENC3, která používá výpočet polohy mrtvého zúčtování.
Když je plovák použit a vyslán na hladinu, skutečná poloha potápěčů se překalibruje, aby se kompenzoval možný drift od mořských proudů a skutečná poloha byla aktualizována.
Díky verzi s bójkou a 3 nebo 10m kabelem lze získat GPS polohu bez nutnosti vynořování.
MODULÁRNÍ KONSTRUKCE
GPS TYP B
Elektronická navigační konzole ENC3-PRO umožňuje připojení vyhrazeného externího miniaturního GPS přijímače, který lze rychle připojit několika způsoby ke konzole.
Ve verzi s krátkým kabelem a modulem GPS namontovaným přímo na ENC lze provést rekalibraci pokaždé, když se potápěč vynoří, takže je ideální pro mělké ponory nebo jiné úkoly.
JAK TO FUNGUJE?
Pod vodou lze kdykoli vybrat jakýkoli přednastavený cíl pro navigaci do tohoto konkrétního bodu.
ENC3-PRO vypočítává polohu potápěče pod vodou pomocí stejné metody jako ENC3. Pokud není k dispozici žádná poloha GPS, použije jako zdroj polohy vypočítaná podvodní data mrtvého výpočtu.
Když je signál GPS získán dostatečně spolehlivě, je tato poloha překalibrována jako tzv. poloha FIX a ENC3-PRO zahájí další výpočet polohy od tohoto bodu.
Potápěč může postupovat podle předem naplánovaných bodů jeden po druhém nebo se rozhodnout (na základě situace), kam chce navigovat.
PLÁNOVÁNÍ A VIZUALIZACE TRASY
Pomocí bezplatného PC softwaru lze snadno naprogramovat až 29 bodů trasy. Pozice bodů lze vybrat přímo na mapě, uložit jako GPS souřadnice nebo jako azimut/vzdálenost.
Každý bod může mít krátký textový popis, který se zobrazí na ENC pod vodou. Během ponoru lze kdykoli vybrat jakýkoli přednastavený cíl pro navigaci do tohoto konkrétního bodu.
Po potápění lze získat přístup k zaznamenaným trasám a jejich prohlížení. K dispozici je několik možností exportu, které usnadňují zpracování tras například v Google Earth, GIS programech nebo dokonce přístup k nezpracovaným datům ve formátu .csv (Excel).
Všechny získané GPS pozice jsou uloženy v paměti ENC3-PRO, což umožňuje detailní archeologický nebo vědecký průzkum.
VÍCE MOŽNOSTÍ

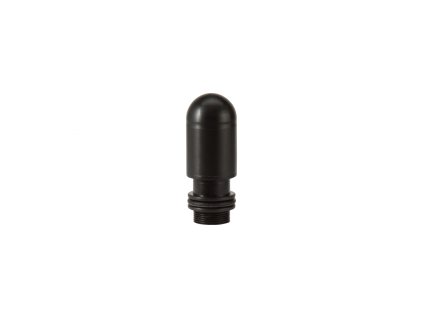

Miniaturní přijímač modulu GPS typu B poskytuje spoustu možností instalace a umožňuje rychlé a přesné měření polohy.
Stejný modul lze přímo připojit k ENC3-PRO kabelem o délce 0,1 m nebo použít s kabelem o délce 3 m nebo 10 m a přídavnými plováky. Výměna kabelu je velmi jednoduchá a nevyžaduje žádné nářadí.
Kabely 3 a 10 m lze snadno navinout na vyhrazené držáky vinutí připevněné k DPV.

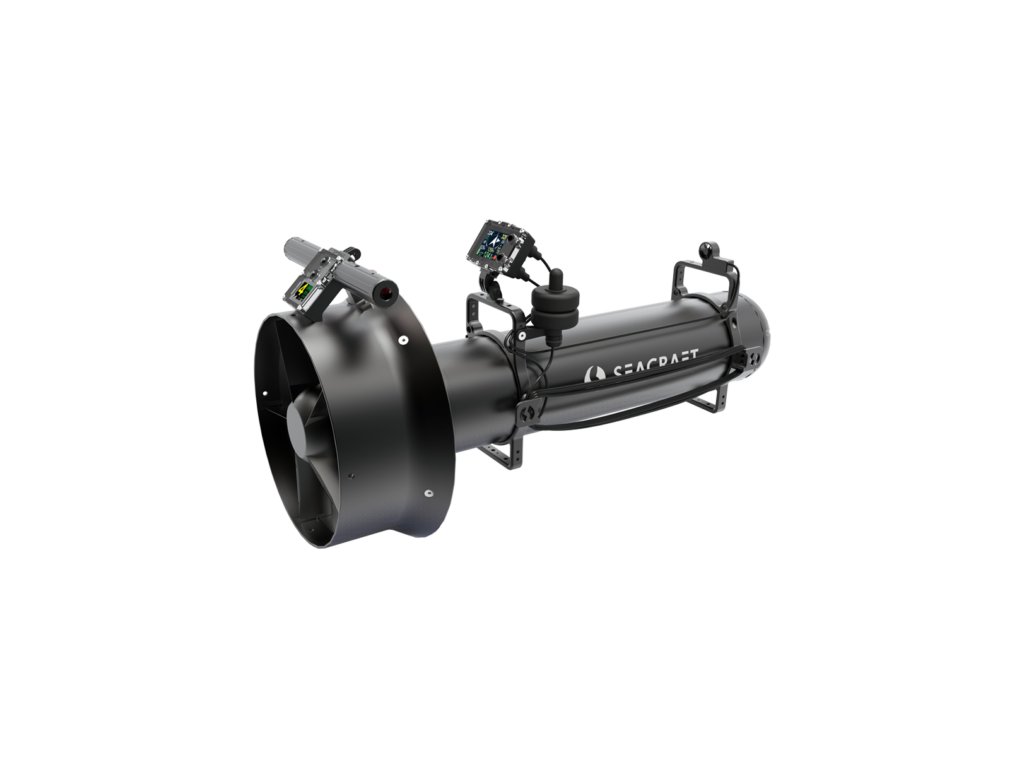

Na přiloženém obrázku vidíte FUTURE 1000 se sestaveným ENC3-PRO s plovákem GPS modulu a navinutým 3m kabelem na navíjecích držácích na skútru.
Specifikace
NAVIGACE ENC3-PRO
- hloubka začátku a konce počítání času ponoření: volitelně: 0,5, 1 nebo 1,6 m (kompatibilní s normou EN 13319)
- přesnost měření hloubky: 0,3 m v celém rozsahu hloubky, tep. rozsah: 0…30°C
- přesnost ext. log: <2 %*
- přesnost kompasu: <3 stupňů*
- možnost použití nad vodní hladinou: do 5000 m
- kapacita interního úložiště: 50 cest, 29 naprogramovaných bodů
- senzory: 3D magnetometr, 3D gyroskop, 3D akcelerometr, tlakový senzor, teplotní senzor
- satelitní určování polohy: GPS, Beidou, GLONASS
- přenos dat: přes Bluetooth 4.2 a/nebo přes USB kabel
* Přesnost měření závisí na kvalitě kalibrace a nepřítomnosti vnějšího rušení.
BATERIE ENC3-PRO
- typ baterie: vestavěná Li-ion 3,7 V**
- kapacita baterie: 5 Wh
- průměrná doba nabíjení do 100%: <2 h
** Zařízení může jako nabíječku používat jakýkoli zdroj 5 V DC. Při nabíjení může odebírat proud až 1A.
ROZMERY ENC-PRO
- délka: 95 mm
- šířka: 30,6 mm
- výška: 71 mm
- hmotnost: 290 g
OSTATNÍ
- maximální hloubka: 300 m
- testovaná hloubka: 350 m
- výtlak: -90 g
- provozní teplota: +10 až +45⁰C
- skladovací teplota: -20 až +45⁰C
- teplota při nabíjení:+10 až +40°C
Elektronická navigační konzole ENC3-PRO obsahuje:
Elektronická navigační konzole ENC3-PRO
Měkké transportní pouzdro pro ENC3
Nabíjecí kabel pro ENC3
Sada náhradních těsnění pro ENC3 - 4 ks
KIPP šroub - 2 ks
Kompletní sada určena pro skútry Future obsahuje:
Elektronická navigační konzole ENC3-PRO
Snímač rychlosti typu D
Držák ENC ϕ160 mm
GPS set s bójkou - typ B (včetně 10m propojovacího kabelu)
Držáky navíjení GPS kabelu (2ks), připevnitelné k přepravním držákům
Držák plováku GPS připevnitelný k přepravnímu držáku
Sada náhradní dílů - záslepka, náhradní těsnění, vyhrazená krabička
Kompletní sada určena pro skútry Ghost obsahuje:
Elektronická navigační konzole ENC3-PRO
Snímač rychlosti typu D
Držák ENC ϕ208 mm
GPS set s bójkou - typ B (včetně 10m propojovacího kabelu)
Držáky navíjení GPS kabelu (2ks), připevnitelné k přepravním držákům
Držák plováku GPS připevnitelný k přepravnímu držáku
Sada náhradní dílů - záslepka, náhradní těsnění, vyhrazená krabička
Ceny jsou pouze orientační. Závisí od aktuálního kurzu EUR.
Doplňkové parametry
| Kategorie: | SEACRAFT skútry |
|---|---|
| Objednací kód: | E1130 |
